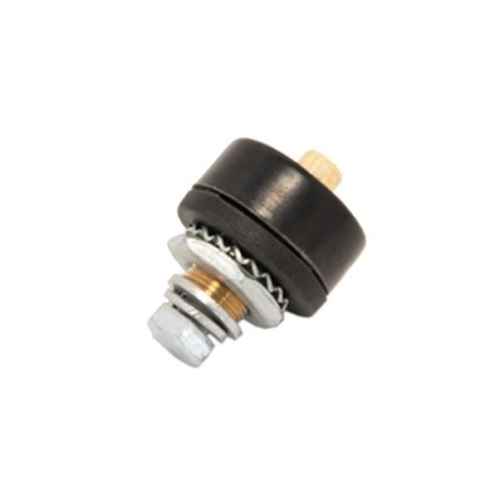

Panel Utikač 10-25mm PP25

PP25 je muški panel utikač izvedbe 10-25 mm, namijenjen ugradnji u priključni panel aparata za zavarivanje. Sa odgovarajućim ženskim konektorom kabla formira rastavljivu električnu i mehaničku vezu između kabla za zavarivanje i aparata.

Panel utikač koristi se na priključcima na kojima je potrebno jednostavno priključivanje i odvajanje kabla mase, kabla držača elektrode ili drugog odgovarajućeg kabla, zavisno od konstrukcije i polariteta uređaja.

PP25 predstavlja muški dio priključnog para. Njegov kontaktni dio ulazi u odgovarajući ženski konektor kabla, čime se ostvaruje električni kontakt i mehaničko zadržavanje priključka tokom rada.

Utikač je trajno postavljen na panelu aparata, dok se kabal priključuje i odvaja pomoću kompatibilnog ženskog konektora.

Proizvod je označen kao izvedba 10-25 mm. Pri odabiru kompatibilnog konektora potrebno je provjeriti da ženski dio pripada istoj veličini i konstrukciji priključnog sistema.

Vizuelno slični priključci mogu se razlikovati po promjeru kontakta, dužini, obliku prihvata i načinu mehaničkog zadržavanja. Neodgovarajući konektor ne treba spajati silom.

Panel utikač postavlja se u odgovarajući otvor na kućištu aparata, dok se njegov unutrašnji dio povezuje sa električnim vodom uređaja. Vanjski muški kontakt ostaje dostupan za spajanje ženskog konektora kabla.

Prije zamjene aparat treba isključiti iz električne mreže. Utikač mora biti stabilno pričvršćen u panelu kako se ne bi pomjerao pri priključivanju i odvajanju kabla.

PP25 se koristi sa odgovarajućim ženskim konektorom iste veličine i geometrije prihvata. Za pravilnu zamjenu potrebno je uskladiti priključni par, način ugradnje u panel i unutrašnji električni spoj aparata.

Oznaka 10-25 mm sama po sebi nije dovoljan uslov kompatibilnosti ako se razlikuju kontaktna geometrija ili način zaključavanja priključka.

• kada odgovarajući ženski konektor više nema stabilan prihvat
• kada je kontaktna površina istrošena, deformisana ili oštećena
• kada postoje tragovi pregrijavanja ili električnog luka
• kada je izolacioni dio napukao ili deformisan
• kada se utikač pomjera u panelu aparata
• kada je unutrašnji električni spoj labav ili oštećen

Nakon montaže potrebno je provjeriti stabilnost panel utikača, pravilno spajanje odgovarajućeg ženskog konektora i čvrstoću unutrašnjeg električnog spoja. Konektor treba pristajati pravilno, bez prisilnog spajanja i bez prekomjernog zazora.

Prije vraćanja aparata u rad potrebno je provjeriti da nema izloženih provodnih dijelova, oštećene izolacije ili labavih spojeva.
