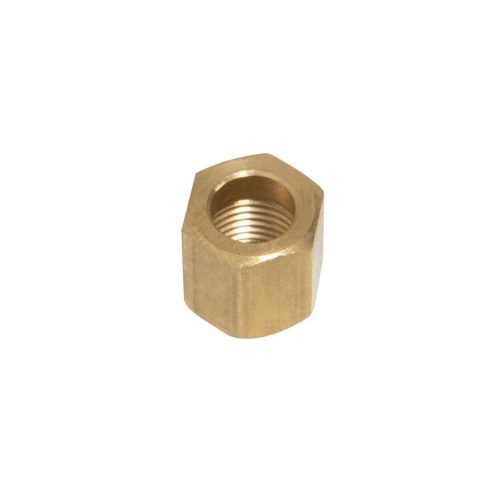

Matica M10x1 RH

SP9055 je ženska spojna matica sa unutrašnjim metričkim navojem M10x1 i desnim smjerom navoja RH. Koristi se kao pričvrsni element za povezivanje sa odgovarajućim muškim priključkom iste dimenzije i smjera navoja.

Oznaka Ž označava žensku izvedbu, odnosno unutrašnji navoj. Oznaka RH znači da se matica zateže okretanjem u smjeru kazaljke na satu, što odgovara standardnom desnom navoju.

Navojna oznaka M10x1 označava metrički navoj nazivnog promjera 10 mm i koraka 1 mm. Za pravilno spajanje oba dijela moraju imati isti promjer, korak i smjer navoja.

Matica nije kompatibilna sa priključcima M10 drugačijeg koraka, lijevim navojem niti sa priključcima druge dimenzije. Vizuelno slični dijelovi ne moraju imati jednaku navojnu izvedbu, pa kompatibilnost treba provjeriti prema oznaci postojećeg priključka.

Matica ostvaruje mehaničko pritezanje i zadržavanje odgovarajućeg priključka. Njena uloga je da spoji kompatibilne elemente i održi ih u pravilnom položaju nakon zatezanja.

Sama matica ne određuje način zaptivanja spoja. Zaptivanje zavisi od konstrukcije kompletnog priključka, kontaktnih površina i eventualnog zaptivnog elementa koji pripada konkretnom sklopu.

• servis i održavanje plinske opreme
• zamjena oštećene ili izgubljene spojne matice
• sastavljanje kompatibilnih priključaka u zavarivačkoj opremi
• pričvršćivanje priključnih elemenata sa muškim navojem M10x1 RH
• radionički i servisni priključni sklopovi odgovarajuće izvedbe

Prije montaže potrebno je provjeriti da li je muški priključak izveden sa navojem M10x1 RH. Navojne površine trebaju biti čiste, neoštećene i bez deformacija koje mogu otežati uvrtanje ili prouzrokovati oštećenje navoja.

Maticu prvo treba navrnuti rukom. Ako se već na početku osjeti jak otpor, dio ne treba prisilno zatezati jer je moguće da dimenzija, korak ili smjer navoja nisu odgovarajući.

• koristiti samo sa kompatibilnim muškim navojem M10x1 RH
• nije kompatibilna sa lijevim navojem M10x1 LH
• ne koristiti ako je navoj oštećen ili deformisan
• matica služi za mehaničko pritezanje i nije samostalni zaptivni element
• nakon montaže provjeriti ispravnost kompletnog priključnog sklopa
